Acero eléctrico: grados no orientados y de grano orientado, datos magnéticos y guía de compra

Jul 07, 2022

Acero eléctrico: grado, rendimiento magnético y controles de compra

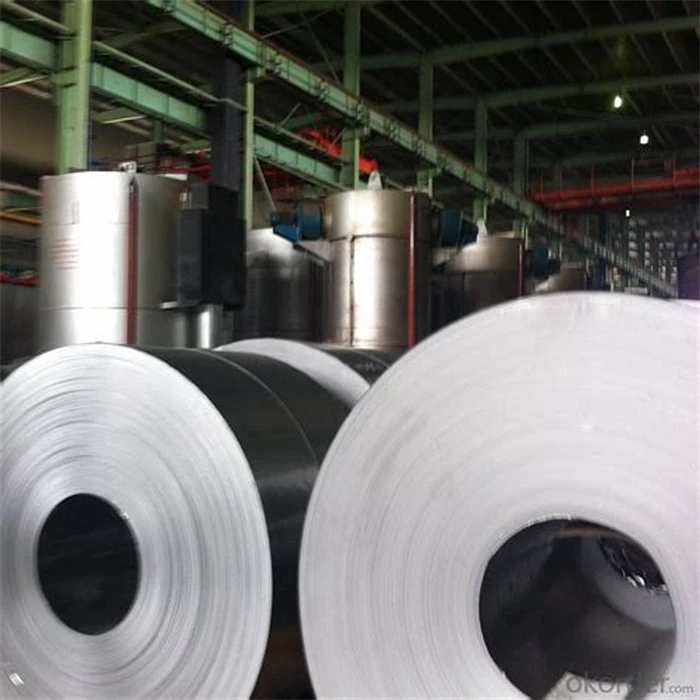

El acero eléctrico es un acero magnético de bajas pérdidas suministrado en fleje o chapa delgada para circuitos magnéticos. Su rendimiento depende de composición, reducción, recocido, estructura de grano, aislamiento superficial, espesor, corte, apilado y dirección de magnetización. Las dos familias principales son el acero eléctrico no orientado y el acero eléctrico de grano orientado. Sirven para circuitos diferentes y deben seleccionarse solo por un número de grado o espesor.

1. Acero no orientado y de grano orientado

Familia Comportamiento magnético Aplicación habitual Controles principales
Acero eléctrico no orientado Propiedades magnéticas diseñadas para ser más uniformes en el plano de la chapa. Estatores y rotores, motores, generadores y componentes magnéticos seleccionados. Grado, espesor, pérdidas, inducción, factor de apilamiento, aislamiento, punzonado y rebaba.
Acero eléctrico de grano orientado Propiedades magnéticas optimizadas principalmente en la dirección de laminación. Núcleos de transformador y equipos donde el flujo sigue esa dirección. Grado, dirección, pérdidas, inducción, aislamiento, refinamiento de dominios, corte, esquinas y apilado.

El acero no orientado requiere revisión técnica adecuado para un núcleo de transformador y el acero orientado requiere revisión técnica adecuado para una laminación de motor. La selección depende de circuito, dirección de flujo, frecuencia, inducción, juntas, geometría, pérdidas y diseño.

2. Cómo leer los datos magnéticos

Símbolo Significado Importancia
P15/50 Pérdida específica total medida a una inducción máxima y 50 Hz indicados, normalmente en W/kg. Comparar solo con igual método, inducción, frecuencia, muestra y condición.
P17/50 Pérdida específica a una inducción máxima indicada de 1.7 T y 50 Hz cuando se especifica ese ensayo. Solo es relevante si la norma y el pedido utilizan ese punto.
B8 Inducción a una intensidad de campo de 800 A/m en la notación de la especificación. complementar B8 por B25 o por otro valor.
B25 Inducción a la intensidad de campo definida por el método y ficha aplicables. Confirmar unidades y método antes de comparar.
Factor de apilamiento Porcentaje que representa el área efectiva de acero en un núcleo apilado. Influye en sección efectiva y debe evaluarse con aislamiento, planitud, rebaba, presión y apilado.

Los datos de pérdida no equivalen directamente a la eficiencia de un motor o transformador. Las pérdidas totales también dependen de forma de onda, frecuencia, armónicos, juntas, tensiones, presión de apilado, bobinado, temperatura y punto de operación.

Grado indicado Espesor nominal mm P15/50 máximo W/kg B50 mínimo T Factor de apilamiento mínimo %
B35A210 0.35 2.10 1.62 95.0
B35A250 0.35 2.50 1.62 95.0
B35A360 0.35 3.60 1.63 95.0
B50A230 0.50 2.30 1.62 96.0
B50A470 0.50 4.70 1.64 96.0
B65A470 0.65 3.70 1.70 97.0
B35AH230 0.35 2.30 1.66 95.0
B50AH470 0.50 4.70 1.72 96.0
B35AR300 0.35 2.30 1.66 95.0
B50AR350 0.50 3.00 1.69 95.0

Las tablas fuente muestran posibles desplazamientos de columnas en varias filas, donde espesor, densidad, pérdida, inducción o factor no siguen siempre la estructura del encabezado. Los datos se conservan como referencia de página, pero el certificado y la norma controlada deben gobernar la aceptación. debe inferirse química, equivalencia o eficiencia solo de esta tabla.

4. Grados de grano orientado de referencia

Tipo Grado indicado Espesor nominal mm P17/50 máximo W/kg B8 mínimo T
Común B23G110 0.23 1.10 1.80
Común B27G120 0.27 1.20 1.80
Común B30G140 0.30 1.40 1.80
Alta inducción B23P090 0.23 0.90 1.87
Alta inducción B27P100 0.27 1.00 1.88
Alta inducción B30P120 0.30 1.20 1.88
Refinamiento de dominios B23R080 0.23 0.80 1.87
Refinamiento de dominios B27R095 0.27 0.90 1.87

5. Normas y condición de entrega

Norma o referencia Uso en la compra
IEC 60404-8-4 Chapa y fleje eléctrico no orientado laminado en frío con espesores, propiedades magnéticas, geometría, tecnología e inspección definidos.
IEC 60404-8-7 Chapa y fleje eléctrico de grano orientado laminado en frío suministrado en condición final recocida dentro de su alcance.
IEC 60404-8-3 Referencia para acero no orientado laminado en frío en condición semiprocesada dentro de su alcance; complementa un requisito totalmente procesado.
ASTM A677/A677M Referencia para acero eléctrico no orientado totalmente procesado cuando se especifica esta base ASTM.
ASTM A876/A876M Referencia para acero eléctrico de silicio de grano orientado totalmente procesado cuando se especifica esta base ASTM.
GB/T3655-2000 la especificación lo identifica como referencia de ensayo magnético. El pedido debe indicar la base vigente y las unidades, no una nota web sin fecha.

Un número de norma no establece equivalencia directa entre un grado nacional, IEC y ASTM. La compra debe elegir una norma gobernante o una matriz de equivalencia aprobada sustentada por química, propiedades magnéticas, dimensiones, recubrimiento y condición de entrega.

6. Espesor, ancho, tolerancias y fabricación del núcleo

Control Importancia
Espesor y perfil Influyen en pérdidas, apilado, factor de llenado, masa y ajuste.
Ancho y ancho cortado Controlan anidado, bobinado, geometría y rendimiento.
Planitud y combadura Influyen en apilado, punzonado, bobinado y alineación de juntas.
Rebaba Puede aumentar cortocircuitos locales, reducir apilamiento y dañar aislamiento.
Recubrimiento aislante Controla resistencia interlaminar y debe ser compatible con punzonado, recocido, pegado y temperatura.
Dirección de laminación Es crítica en núcleos orientados y afecta corte, esquinas, juntas y flujo.

La fabricación del núcleo puede cambiar el rendimiento magnético. Tensiones de punzonado, rebabas, daños de corte, plegado, juntas deficientes, presión excesiva, contaminación y aislamiento dañado pueden aumentar pérdidas o reducir el factor efectivo. La especificación debe definir corte, rebaba, borde, recocido o alivio de tensiones, juntas, presión de apilado e inspección.

7. Inspección y lista de compra

La consulta debe indicar familia no orientada u orientada, norma, grado exacto, espesor, ancho o ancho cortado, diámetro interior, aislamiento, clase de recubrimiento, puntos de ensayo, pérdida máxima, inducción mínima, factor de apilamiento, tolerancias, combadura, rebaba, embalaje, marcado, trazabilidad y certificado.

Verificar que grado, norma y condición de entrega sean compatibles.

Confirmar si los valores magnéticos se garantizan en dirección de laminación, transversal o ambas.

Comprobar frecuencia, inducción, campo, probeta, acondicionamiento y unidades.

Inspeccionar espesor, ancho, planitud, combadura, rebaba, aislamiento y daños superficiales.

Conservar trazabilidad de bobina y bobina cortada durante corte, punzonado, apilado y montaje.

Evaluar el diseño completo del núcleo y no convertir una tabla de material en garantía directa de eficiencia.

Preguntas frecuentes

¿Cuál es la diferencia entre acero eléctrico no orientado y orientado?

El acero no orientado está diseñado para un comportamiento más uniforme en el plano y se usa habitualmente en laminaciones de máquinas rotativas. El orientado se optimiza en la dirección de laminación y suele emplearse cuando el flujo sigue esa dirección.

¿Qué significan P15/50 y P17/50?

Identifican un ensayo de pérdida específica a una inducción máxima y 50 Hz definidos. El método y las unidades completas deben indicarse porque no se pueden intercambiar valores de inducción o frecuencia diferentes.

¿Qué significa B8 en la tabla orientada?

B8 suele designar la inducción magnética medida bajo un campo magnético definido. El valor debe interpretarse junto con frecuencia, dirección de ensayo, espesor, método, unidad y grado.

¿Una pérdida menor garantiza un transformador o motor más eficiente?

No. También influyen frecuencia, onda, inducción, juntas, corte, tensiones, apilado, bobinado, temperatura y punto de operación. Los datos del material son una entrada del diseño magnético.

¿Por qué son importantes las rebabas y el aislamiento?

Las rebabas pueden reducir el apilado efectivo y dañar el aislamiento, mientras que un recubrimiento dañado puede reducir la resistencia interlaminar y aumentar pérdidas. Por eso el corte y el punzonado forman parte de la especificación.

¿Una tabla cruzada demuestra equivalencia entre grados?

No. Es solo una ayuda inicial. La equivalencia exige comparar normas, química cuando corresponda, garantías magnéticas, espesor, recubrimiento, tolerancias, condición de entrega y certificados.

¿Qué documentos deben acompañar al acero eléctrico?

Se deben solicitar certificado, grado y norma, número de bobina, informe de espesor y dimensiones, informe magnético, datos de aislamiento, tolerancias, embalaje y trazabilidad durante corte o fabricación de laminaciones.
