Placas tubulares de acero inoxidable dúplex ASME SA182 S31803 para intercambiadores de calor

¿Qué son las placas tubulares de acero inoxidable dúplex ASME SA182 S31803 para intercambiadores de calor?

Las placas tubulares de acero inoxidable dúplex ASME SA182 S31803 para intercambiadores de calor, como componentes centrales de tubos de acero dúplex, poseen una microestructura equilibrada de 50% ferrita + 50% austenita, cumpliendo plenamente con las normas ASME SA182, ASME BPVC Sección VIII y NACE MR 0175/ISO 15156. Con un número de equivalencia de resistencia a la picadura (PREN) de 32-35, su resistencia a la corrosión por picadura y hendidura es más del 40% superior a la de las placas tubulares 316L. La tasa de corrosión en solución de NaCl al 3.5% (150℃) es ≤0.07 mm/año, resistiendo eficazmente la corrosión del medio de transferencia de calor.

En cuanto a propiedades mecánicas, su límite elástico es ≥450 MPa y su resistencia a la tracción es ≥620 MPa, garantizando una capacidad de carga estable a presiones de operación de hasta 15 MPa y temperaturas de -50℃ a 300℃. Las placas tubulares se fabrican mediante perforación CNC de precisión, logrando alta precisión dimensional: tolerancia de diámetro de orificio de ±0.02 mm, tolerancia de paso de orificio de ±0.05 mm y perpendicularidad de ≤0.01 mm/m, asegurando un ajuste hermético con tubos S31803/S32205.

Las uniones soldadas entre la placa tubular y los tubos mantienen una tasa de retención de resistencia de ≥90% después del tratamiento térmico y se someten a pruebas ultrasónicas al 100% para eliminar defectos internos, alargando la vida útil total del intercambiador de calor en más de un 30% en comparación con las placas tubulares de acero inoxidable austenítico tradicionales.

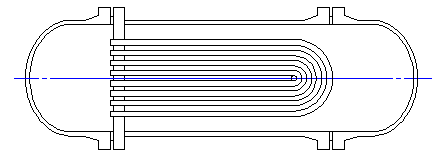

U-Tube: Tiene solo una placa tubular. Los tubos están doblados en forma de "U". El haz puede extraerse para mantenimiento, pero el interior del tubo es más difícil de limpiar debido a la curvatura.

Fixed: Tiene dos placas tubulares fijas en cada extremo del intercambiador, conectadas entre sí por tubos rectos. Ambas placas tubulares son estacionarias, por lo que puede producirse una expansión térmica diferencial entre la carcasa y los tubos. A veces se requiere una junta de expansión para absorber el crecimiento térmico. Debe seleccionar un intercambiador de calor de tipo placa tubular fija para realizar análisis de elementos finitos en juntas de expansión.

Especificaciones de placas tubulares de acero inoxidable dúplex ASME SA240 S31803

Composición química

Propiedades físicas

Propiedades mecánicas

Propiedades de tracción

Principales aplicaciones de las placas tubulares ASME SA182 S31803

Industrias químicas y petroquímicas: Diversos intercambiadores de calor, condensadores y reactores para manejar medios corrosivos como ácidos, álcalis y sales.

Ingeniería naval: Plantas de desalinización de agua de mar, intercambiadores de calor de buques y sistemas de refrigeración de plataformas offshore.

Industrias farmacéutica y alimentaria: Equipos de proceso que requieren pureza extrema del material y resistencia a la corrosión.

Industria nuclear: Sistemas de refrigeración auxiliares y equipos de intercambio de calor para componentes no nucleares.

Industria de pulpa y papel: Manejo de soluciones químicas corrosivas.

Las placas tubulares ASME SA182 S31803 se empaquetan de forma segura en envoltorios de plástico impermeable, con protección adicional mediante cajas de madera o bastidores de acero para evitar daños durante el envío y garantizar una entrega segura.
