Para proyectos expuestos al agua de mar, los cloruros o productos químicos de proceso altamente corrosivos, la selección del acero inoxidable adecuado requiere considerar factores que van mucho más allá de la resistencia básica a la corrosión. El UNS S32750, que combina una elevada resistencia mecánica con una excepcional resistencia a la corrosión localizada, destaca como una de las principales opciones de material para entornos industriales exigentes.
¿Qué es el acero inoxidable dúplex UNS S32750?
El UNS S32750 es una aleación de cromo, molibdeno, níquel y nitrógeno, caracterizada por una microestructura bifásica (dúplex) compuesta por ferrita y austenita. Su composición incluye aproximadamente un 25 % de cromo, un 7 % de níquel, un 4 % de molibdeno y un 0,28 % de nitrógeno. Con un límite elástico superior a 550 MPa -aproximadamente el doble que el del grado 316L- y un índice equivalente de resistencia a la picadura (PREN) de 42 o superior, ofrece una excelente resistencia a la corrosión por picadura inducida por cloruros, la corrosión por rendijas y el agrietamiento por corrosión bajo tensión. Por ello, se utiliza ampliamente en ingeniería marina, sistemas de desalinización de alta presión y plantas de procesamiento químico.
¿Es el UNS S32750 lo mismo que el 2507?
Sí. «2507» es el nombre comercial habitual, derivado de su contenido aproximado de un 25 % de cromo y un 7 % de níquel. Su designación UNS es S32750 y su designación EN es 1.4410.
¿Cuál es la diferencia entre S32750 y S32760?
Ambos son aceros inoxidables súper dúplex. El S32760 (EN 1.4501) presenta diferencias en su composición química, incluidas adiciones de cobre y tungsteno, que pueden mejorar su comportamiento en determinados entornos corrosivos. El S32750 suele ser una opción más ampliamente disponible y competitiva para muchas aplicaciones de petróleo y gas e ingeniería marina.
¿Cuál es la temperatura máxima de servicio del S32750?
La temperatura máxima de servicio del S32750 (también conocido como Super Duplex 2507) suele situarse en torno a 300 °C (570 °F). Según los códigos de diseño industrial y las condiciones específicas de funcionamiento, deben considerarse los siguientes límites:
• Recomendaciones generales de servicio: la exposición continua suele limitarse a un intervalo de 250 °C a 300 °C, según las condiciones de operación y los requisitos aplicables.
• Código ASME para calderas y recipientes a presión: la temperatura máxima de diseño debe verificarse conforme al código aplicable, su edición y las tablas de propiedades del material. No debe asumirse que 316 °C (600 °F) sea un límite universal autorizado.
Materiales equivalentes al acero inoxidable dúplex UNS S32750
| Elemento | Descripción |
|---|---|
| Designación UNS | S32750 |
| Nombre comercial habitual | Super Duplex 2507 |
| Número de material europeo | EN 1.4410 |
| Designación europea | X2CrNiMoN25-7-4 |
| Familia del material | Acero inoxidable súper dúplex |
| Microestructura típica | Ferrita + austenita |
| Principales elementos de aleación | Cromo, níquel, molibdeno y nitrógeno |
| Aplicaciones habituales | Entornos con cloruros y otros medios corrosivos exigentes |
Composición química del acero inoxidable dúplex UNS S32750
| Elemento | Intervalo (% en peso) |
|---|---|
| C | ≤ 0,030 |
| Mn | ≤ 1,20 |
| Si | ≤ 0,80 |
| P | ≤ 0,035 |
| S | ≤ 0,020 |
| Cr | 24,0–26,0 |
| Ni | 6,0–8,0 |
| Mo | 3,0–5,0 |
| N | 0,24–0,32 |
| Cu | ≤ 0,50 |
Propiedades mecánicas del acero dúplex UNS S32750 (recocido por disolución)
| Propiedad | ASTM A789 / A790 (mínimo) | EN 10088-2 (1.4410) | Resultado típico de fábrica |
|---|---|---|---|
| Resistencia a la tracción Rm | ≥ 800 MPa | 730–1.000 MPa | 850–950 MPa |
| Límite elástico Rp0,2 | ≥ 550 MPa | ≥ 530 MPa | 600–700 MPa |
| Alargamiento (50 mm) | ≥ 15 % | ≥ 25 % | 25–35 % |
| Dureza | ≤ 32 HRC (aprox. 300 HBW) | - | 250–290 HBW |
| Energía Charpy V a −46 °C | 27 J mín. (ASTM A923, método B) | - | 100–200 J |
| Contenido de ferrita (recocido) | 35–55 % en volumen | - | 45–52 % en volumen |
| Densidad | 7,8 g/cm³ | 7,8 g/cm³ | - |
| Intervalo de fusión | 1.350–1.400 °C | 1.350–1.400 °C | - |
| Temperatura máxima de servicio | 300 °C | 300 °C | - |
¿Cuál es el valor PREN del UNS S32750?
El índice equivalente de resistencia a la picadura (PREN) se utiliza habitualmente para comparar la resistencia teórica a la corrosión por picadura de diferentes grados de acero inoxidable. La fórmula habitual para su cálculo es:
PREN = Cr + 3,3(Mo) + 16(N)
Utilizando valores nominales de 25 % de Cr, 4 % de Mo y 0,28 % de N, el cálculo es:
25 + 3,3(4) + 16(0,28) = 42,68
Por tanto, el valor PREN nominal es aproximadamente 42,7. Este índice sirve únicamente como referencia comparativa y no garantiza la resistencia a la corrosión. El comportamiento real del material depende de su condición, el acabado superficial, los métodos de procesamiento, la temperatura y el entorno de servicio.
Resistencia a la corrosión del acero inoxidable dúplex UNS S32750
| Ensayo / Índice | Método | Resultado del S32750 | Comparación con 316L | Comparación con 2205 (S32205) |
|---|---|---|---|---|
| PREN | %Cr + 3,3 %Mo + 16 %N | ≈ 42,5 | ≈ 24,5 | ≈ 35 |
| Temperatura crítica de picadura (CPT) | ASTM G48, método E (FeCl₃ al 6 %) | ≥ 50 °C, según las condiciones del ensayo | 20–25 °C, valor orientativo | 35–40 °C, valor orientativo |
| Temperatura crítica de corrosión por rendijas (CCT) | ASTM G48, método F | 35–45 °C, según las condiciones del ensayo | < 10 °C, valor orientativo | 25–30 °C, valor orientativo |
| Resistencia al agrietamiento por corrosión bajo tensión por cloruros (SCC) | Depende del medio de ensayo, la temperatura y la tensión | Alta resistencia en condiciones adecuadas | Puede agrietarse por encima de 60 °C en determinados entornos | Resistencia intermedia, según las condiciones |
| NACE MR0175 / ISO 15156 | Requisitos para servicio con H₂S | Sujeto a los límites y condiciones de la norma | Debe verificarse según el material y el entorno | Sujeto a los límites y condiciones de la norma |
Nota: los valores de CPT, CCT y resistencia a la corrosión bajo tensión dependen del procedimiento de ensayo, el acabado superficial y las condiciones de exposición. Para una comparación contractual, deben utilizarse resultados de ensayos documentados y comparables.
¿Cuáles son las diferencias entre S32750, 316L y 2205?
| Criterio | 316L | 2205 (S32205) | S32750 (2507) |
|---|---|---|---|
| PREN | ≈ 24,5 | ≈ 35 | ≈ 42,5 |
| Límite elástico | ≈ 205 MPa | ≈ 450 MPa | ≥ 550 MPa |
| Resistencia al agrietamiento por corrosión bajo tensión por cloruros | Limitada por encima de 60 °C en determinados entornos | Moderada a buena | Muy alta en condiciones adecuadas |
| Posible reducción del espesor de pared frente al 316L | - | ~30 %, según el diseño | ~40–50 %, según los cálculos de ingeniería |
| Multiplicador de coste típico frente al 304 | ~1,5× | ~2× | ~2,5–3,5× |
¿Qué productos se pueden fabricar a partir de UNS S32750?
El UNS S32750 está disponible en diversas formas de productos industriales. La especificación ASTM adecuada depende del producto que se adquiera; utilizar una norma de producto incorrecta puede dar lugar a discrepancias en cuanto a dimensiones, ensayos o criterios de aceptación.
1. Tubería de acero Super Duplex 2507
Se utiliza en líneas de proceso en instalaciones costa afuera (offshore), sistemas de agua de mar, líneas de transferencia de productos químicos y otras aplicaciones de tuberías expuestas a condiciones corrosivas. Al solicitar información sobre estas tuberías, se debe especificar si la construcción es sin costura o soldada, el tamaño nominal de la tubería, el espesor de pared o cédula (schedule), la longitud y los requisitos de inspección.
Norma habitual: ASTM A790/A790M
2. Tubo de acero Super Duplex 2507
Se utiliza en determinados intercambiadores de calor, equipos de proceso y sistemas de manejo de fluidos que requieren resistencia a la corrosión y solidez mecánica. Los compradores deben especificar el diámetro exterior (OD), el espesor de pared, la longitud, las tolerancias dimensionales y si se requiere una construcción sin costura o soldada.
Norma habitual: ASTM A789/A789M
3. Placas, chapas y flejes de acero Super Duplex 2507
Se utilizan en tanques, componentes fabricados, elementos estructurales y determinadas aplicaciones en equipos a presión. La solicitud de cotización debe especificar el espesor, la anchura, la longitud, el estado de la superficie, los requisitos de planitud o tolerancias, así como cualquier necesidad relacionada con el conformado o la soldadura.
Norma habitual: ASTM A240/A240M
4. Barras y varillas de acero Super Duplex 2507
Se utilizan para componentes mecanizados, ejes, elementos de fijación específicos y piezas industriales. Los compradores deben especificar la forma de la barra, el diámetro o la sección transversal, la longitud, el estado de suministro, el sobreespesor para mecanizado y los requisitos de ensayos mecánicos.
Normas habituales: ASTM A276/A276M o ASTM A479/A479M

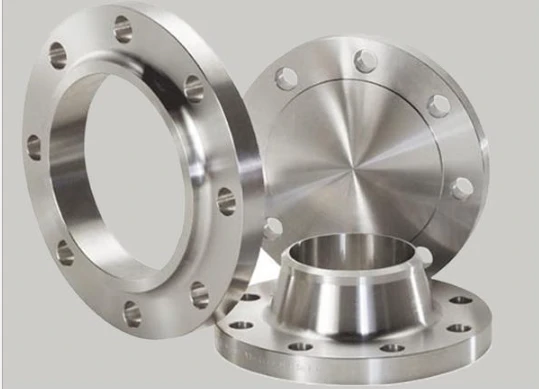

5. Bridas y componentes forjados de Super Duplex 2507
Se utilizan para conectar sistemas de tuberías en entornos industriales corrosivos. Los compradores deben verificar el grado del material forjado, la clase de presión, el tipo de cara, las dimensiones, el diámetro interior, el tratamiento térmico y la documentación de inspección requerida.
Norma habitual: ASTM A182/A182M, grado F53 para los componentes forjados correspondientes.
Si está trabajando en un proyecto específico, indíqueme:
• Qué tipo de componente necesita (por ejemplo, tubería, válvula, placa)
• El entorno operativo (temperatura, exposición a productos químicos o presión)
Puedo ayudarle a verificar si el UNS S32750 se ajusta a sus requisitos o sugerirle alternativas.
¿Para qué se utiliza el UNS S32750?
|
Industria |
Componentes habituales |
|---|---|
|
Petróleo y gas |
Tuberías submarinas de transporte, risers, colectores, equipos de boca de pozo, tuberías de plataformas marinas y separadores |
|
Marina / Offshore |
Sistemas de refrigeración con agua de mar, ejes de buques y secciones de alta presión de plantas desalinizadoras |
|
Procesamiento químico |
Intercambiadores de calor, reactores, evaporadores y depuradores que manejan HCl / H₂SO₄ / cloruros |
|
Desalinización |
Tuberías de alimentación para ósmosis inversa (RO), concentradores de salmuera y recipientes de evaporación súbita multietapa (MSF) |
Preguntas frecuentes
P: ¿Se puede soldar el S32750?
R: Sí. Sin embargo, la soldadura debe realizarse utilizando materiales de aporte compatibles con el acero inoxidable súper dúplex, como ER2594 o E32750, y la temperatura entre pasadas debe controlarse estrictamente, manteniéndola por debajo de 150 °C. Por lo general, no se recomienda el tratamiento térmico posterior a la soldadura.
P: ¿Es adecuado el S32750 para entornos con presencia de sulfuro de hidrógeno (H₂S)?
R: Sí. Su utilización en estos entornos ácidos debe cumplir los requisitos de las normas NACE MR0175 / ISO 15156, incluidos los límites aplicables de dureza, temperatura, presión parcial de H₂S y condiciones ambientales. La conformidad debe verificarse para cada aplicación específica.
P: ¿Cuál es la densidad del S32750?
R: 7,8 g/cm³ (0,281 lb/in³), ligeramente inferior a la del acero inoxidable austenítico 316L, de aproximadamente 8,0 g/cm³, lo que puede ofrecer una ventaja en términos de peso.
P: ¿Qué normas se aplican a las placas de S32750?
R: Entre las normas pertinentes se encuentran ASTM A240 / ASME SA240 para placas y chapas, EN 10088-2 y JIS G4304, siempre que el grado, la forma del producto y los requisitos de la especificación correspondiente estén contemplados en la norma aplicable.
P: ¿Cómo se compara el S32750 con el 254 SMO (S31254)?
R: El 254 SMO presenta un PREN de aproximadamente 43, dependiendo de su composición química, y un límite elástico típico cercano a 300 MPa para determinados productos recocidos, frente a unos 550 MPa para el S32750 en condiciones y especificaciones comparables. El 254 SMO puede ofrecer una excelente resistencia a la corrosión en determinados medios, mientras que el S32750 combina una elevada resistencia mecánica con una alta resistencia a la corrosión localizada. La mejor elección depende de las condiciones de servicio, los requisitos mecánicos y el coste total del proyecto.
